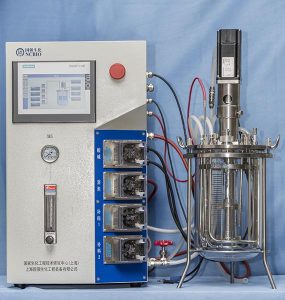

FUG-5L單層玻璃上機械攪拌發酵罐

FUG-5L單層玻璃上機械攪拌發酵罐，代替了此前雙層帶夾套的設計，采用電加熱升溫和內盤管降溫作為溫控手段。新的設計使得整個罐體更加輕便，單層設計使得滅菌傳熱更快，金屬內盤管設計使得降溫效率更高。本產品適用于高校、科研單位、企業研發等單位進行菌種初步論證、篩選、工藝研究、教學演示等；可以單臺使用，也可以組合進行并行使用。可以選配發酵液量稱重計量、多路補料稱重計量、質量流量計控制、多路進氣、罐壓自控；可以連接尾氣分析或者尾氣質譜。

罐體和控制柜之間采用軟管加快插頭，使用方便并避免漏水。攪拌系統采用施耐德伺服電機，轉速準確，轉動平穩。標配3電極接口，除常規pH、溶氧外，還可以進行其他電極擴展（例如：在線濁度、ORP、活細胞量電極等）。

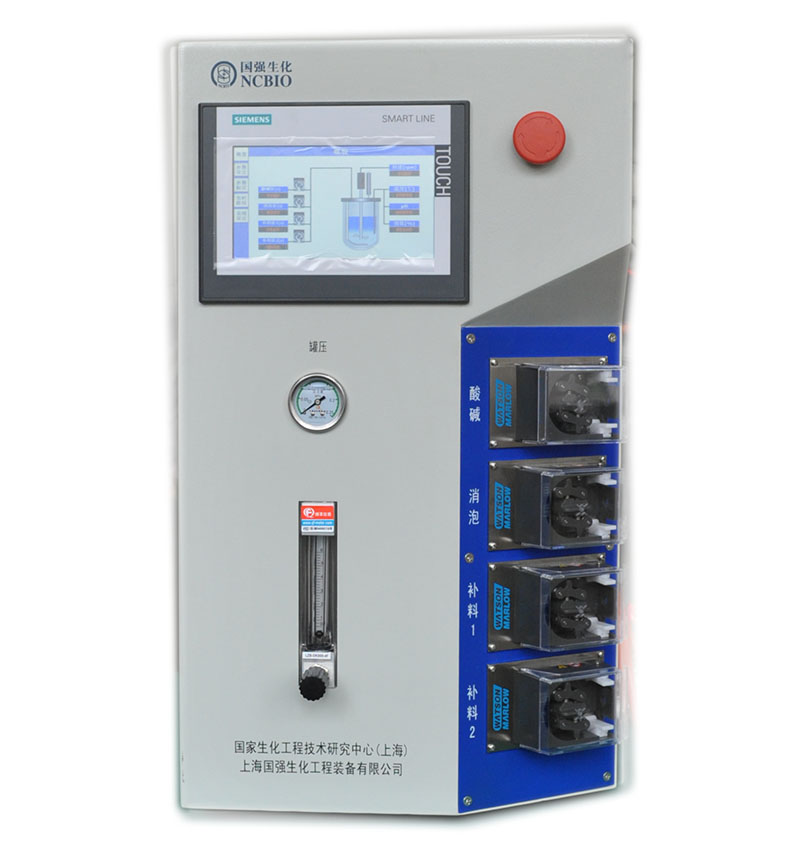

控制系統采用西門子PLC，穩定可靠，人機界面可選西門子HMI或者其他品牌工控平板，定制性好。整套系統具有以下特點：

一 發酵過程控制

1. 采集和控制pH，DO，溫度和轉速四個直接參數。

2. 四路蠕動泵可按需求配置成為酸泵，堿泵，消泡泵和補料泵，并可以記錄累計量。

3. 可以通過軟件方便的標定pH和DO電極，以及4路補料泵的流量。

4. 多個測控參數的順序控制和聯動控制。

二 ?數據和通訊

1. 發酵過程數據可以在線采集并存儲至外接上位機（需另配置軟件狗與電腦），顯示和曲線分析。

2. 配有網絡接口，可與計算機或DCS系統通訊將實時數據上傳。

三 數據處理功能：

1. 能顯示、分析所有參數的趨勢曲線

2. 能存儲、顯示、分析所有參數的歷史曲線；

3. 能顯示所有參數的報表；

四 實時曲線圖和歷史曲線圖功能：

1. 可以對全部曲線自定義時間段顯示，幫助使用者判斷參數之間的相互影響，從而對發酵過程進行快速修改和調整。

2. 歷史曲線圖可以按發酵批次查看歷史曲線，方便快捷地對已發酵批次數據的隨時查看。

五 報表功能：

1. 對所有數據，可按時間方式進行查詢

2. 對歷史批次數據，可按批次進行查詢

六 打印功能：

方便靈活地進行報表與曲線的打印；

七 數據導出功能：

直接生成EXCEL文件，便于用戶自行分析處理數據

1.罐體：單層玻璃罐體。

2.基本單元：316L不銹鋼精細拋光。

3.空氣過濾器：PALL聚四氟乙烯過濾器。

4.攪拌系統：上機械攪拌，標配兩層六平葉+消泡漿；電機與罐體便捷拆裝；轉速范圍50-1000rpm。

5.控制系統：

人機界面：7寸觸摸屏。

中央控制系統：西門子PLC。

溫度控制：高于控制水溫5-10℃，最高溫控50℃。

pH控制：2.00-12.00，精度0.05.

溶氧檢測：0-100%，精度0.1%，僅測量（轉速或補料聯動可根據需要定制）。

泡沫控制：手動/自動消泡。

補料系統：定速補料泵，占空比調節，補料量可根據泵工作時間估算（可選配補料稱）。

通氣：標配0-6L/min轉子流量計，（可選配質量流量計）；標配僅空氣（可選配多路進氣）。
